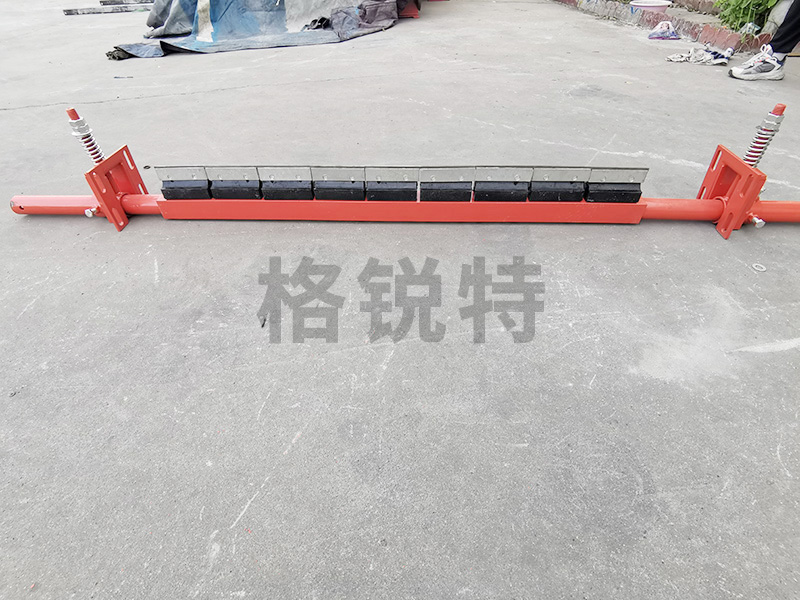

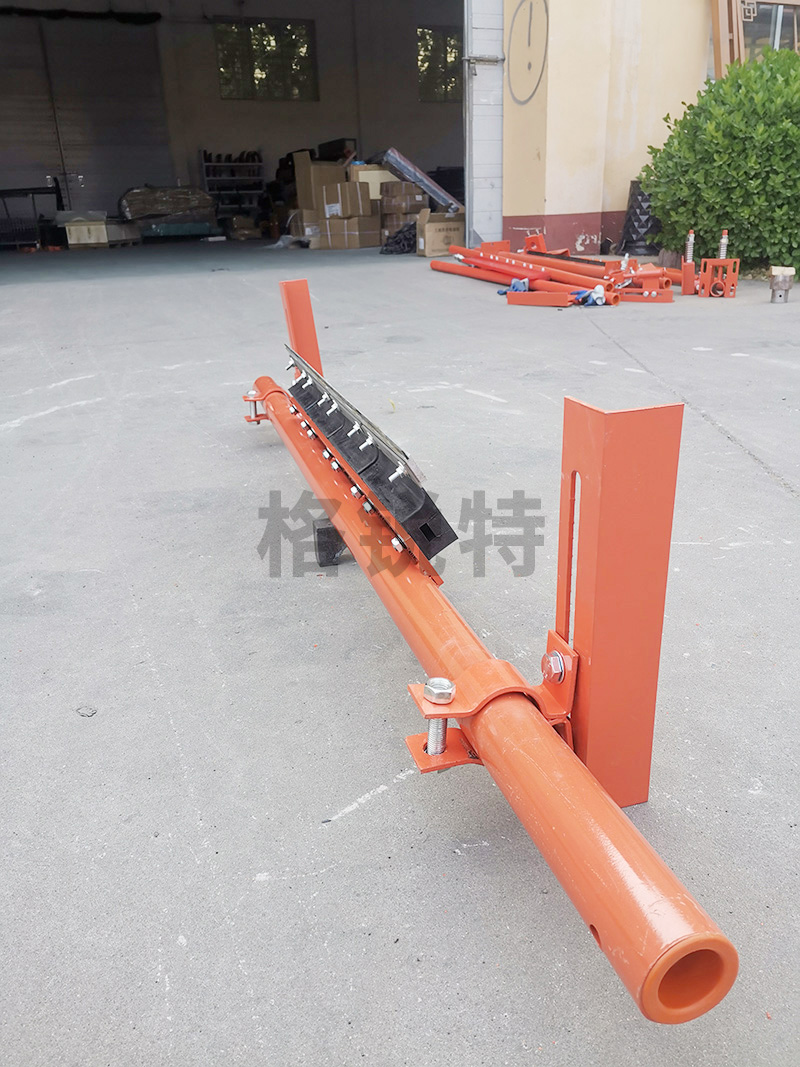

第二道合金清掃器（YQ-DTEP）
所屬分類：合金清掃器
產品簡介：用途：安裝前的重要提示1. 安裝之前，必須熟知工作中所用相關設備的安全···
配套服務：支持定制 物流配送 免費安裝 使用培訓
安裝前的重要提示
1. 安裝之前，必須熟知工作中所用相關設備的安全操作規程以及施 工現場的安全生產規范。
2. 切斷輸送機的啟動電源，掛上"有人操作，禁止合閘"的警示牌。
3. 如果設備在井下或密閉的區域內，動用割槍或電焊之前，必須對 煤氣和灰塵含量進行檢測。確認煤氣和灰塵含量在安全值范圍內 方可操作，否則，可能發生事故。
4. 使用割槍或電焊對皮帶輸送機架開孔前，應使用阻燃罩將輸送機 皮帶罩住，否則將有可能損壞皮帶。
5. 安裝工作完畢，在啟動輸送機皮帶之前，應將安裝區域內和輸送 機皮帶上的工具、鐵器、焊渣等收拾干凈。否則將有可能造成嚴 重的人身傷害，或者導致輸送機皮帶的損壞。
6. 在輸送機運行狀態下，如果要調整清掃器的張緊力，操作時千萬 要小心謹慎，防止手中的工具、身體或衣服被卷入輸送帶，導致 嚴重的人身傷亡。對于維護的操作，請在停機狀態下進行，切記！
輸送帶輸送的物料往往帶有粘性物質，如煤塵、泥漿、粉狀物料，其中一部分會粘在輸送帶工作面上，在卸料時不能完全卸掉，隨著皮帶運轉會粘在托輥上，長時間會造成以下后果：
1. 物料進入托輥的殼體內，從而增大軸承磨損，托輥殼體粘上物料 會損傷和拉毛輸送帶的面膠，加速輸送帶損壞。
2. 粘著物進入尾輪和改向滾筒，物料會粘在滾筒表面上，且越粘越多，造成輸送帶跑偏，增加輸送帶磨損，釀成不良后果。
3. 物料粘在驅動滾筒上，加大對滾筒的摩擦力，會引起輸送帶面膠和滾筒包膠層的損壞。
4. 物料沒有及時清除，在整個工作通道內會形成落料區，造成環境污染，清掃勞動量增加，影響員工身心健康，增加企業成本。
因此，為保證帶式輸送機正常運轉，必須將輸送帶上的附著物清 掃干凈。如果清掃裝置良好，對托輥、輸送帶等的壽命都可以延長。 由此可見，清掃器在帶式輸送機上有著不可忽視的作用。
DTEP 合金清掃器為二道清掃器，安裝在帶式輸 送機頭部滾筒附近平穩工作面處，可與 H 型匹配做二次清掃。利用 橡膠彈性塊的彈性性能，可自動調節清掃器刮刀與輸送帶之間的接觸 壓力，橡膠彈性塊的緩沖作用，保證了刮刀與運行皮帶受力在合適的 范圍之內，使得清料干凈又不損壞皮帶。該產品采用了高耐磨特種硬 質合金刮刀，加上較好的綜合機構性能，延長了產品的使用壽命；結構緊湊，配制合理，使得產品輕便、美觀、易于操作；備件的互換性 及可調性，便于安裝調試、更換維修。
規格編號說明

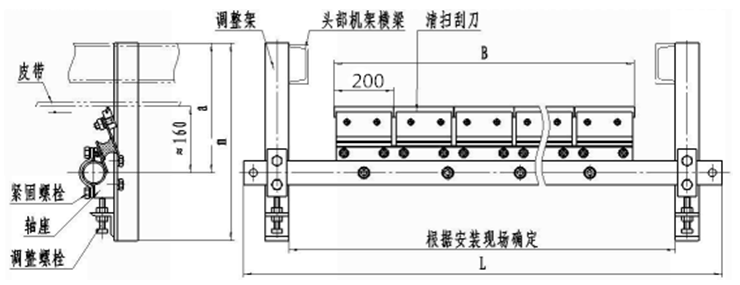

結構示意圖
表一
帶寬 | B | L | 滾筒直徑 | a | m | 帶寬 | B | L | 滾筒直徑 | a | m | ||
500 | 400 | 1400 | 500 | 280 | 450 | 1200 | 1200 | 2200 | 1400 | 720 | 890 | ||
650 | 600 | 1600 | 500 | 280 | 450 | 1600 | 530 | 1000 | |||||
630 | 325 | 495 | 800 | 410 | 580 | ||||||||
500 | 280 | 450 | 1000 | 520 | 690 | ||||||||
1400 | 1400 | 2400 | |||||||||||
630 | 325 | 495 | 1250 | 645 | 815 | ||||||||
800 | 410 | 580 | 1400 | 720 | 890 | ||||||||
800 | 800 | 1800 | |||||||||||
1000 | 520 | 690 | 1600 | 530 | 1000 | ||||||||
1250 | 645 | 815 | 1000 | 520 | 690 | ||||||||
1400 | 720 | 890 | 1600 | 1600 | 2600 | 1250 | 645 | 815 | |||||
1600 | 530 | 1000 | 1400 | 720 | 890 | ||||||||
630 | 325 | 495 | 1600 | 530 | 1000 | ||||||||
800 | 410 | 580 | 1000 | 520 | 690 | ||||||||
1000 | 1000 | 2000 | 1000 | 520 | 690 | 1800 | 1800 | 2800 | 1250 | 645 | 815 | ||
1250 | 645 | 815 | 1400 | 720 | 890 | ||||||||
1400 | 720 | 890 | 1600 | 530 | 1000 | ||||||||
1600 | 530 | 1000 | 1000 | 520 | 690 | ||||||||
630 | 325 | 495 | 2000 | 2000 | 3000 | 1250 | 645 | 815 | |||||
1200 | 1200 | 2200 | 800 | 410 | 580 | 1400 | 720 | 890 | |||||
1000 | 520 | 690 | 1600 | 530 | 1000 | ||||||||
1250 | 645 | 815 | |||||||||||
安裝步驟
1. 按照發貨清單，開箱檢查，箱內應有主機架（裝有刀片），左右安裝支架、軸座及相應安裝緊固螺絲等配置。
2.請仔細閱讀安裝操作說明書，了解 DTEP 清掃器的組成結構。
3.安裝前先檢查皮帶是否有破損和加固金屬，如破損面超過100mm2、 鐵釘、鐵扣接頭都不能安裝此清掃器。
4.將驅動滾筒表面的附著物清理干凈，使清掃刀片能夠平穩工作。
5.確認滾筒直徑，然后把調整架焊接在頭部機架橫梁上，使清掃器 清掃位置處于皮帶平穩工作面，保證軸座在調整架上有上下調整 的余地。
6.把清掃器裝在調整架上，讓清掃刮刀輕微接觸皮帶表面，然后把 緊固螺栓輕輕擰緊。
7.通過調整螺栓吧清掃刮刀調到與皮帶工作面成平行，然后用Φ8mm 鋼棍兩根串入軸桿兩端加壓孔內，把清掃刮刀與皮帶的接觸 力加到 100 至 150N，然后把所有螺栓鎖緊。
注：清掃刮刀與皮帶面接觸要平均，不得一頭接觸一頭有間隙，工作壓力要適當，不能過大或過小，過大磨損大，影響皮帶和彈性體的使用壽命，過小清掃效果不好。
維護保養
1. 清掃下來的粘附物堆積在清掃刮刀和彈性體上會影響清掃效果及 使用壽命，應及時清理掉。
2. 彈性體時間過長會老化、開膠、彈性減退，各緊固螺栓時間長了 會松動脫落，要及時檢查更換，防止損壞清掃器、劃傷皮帶。
3. 更換備件時刮刀、彈性體要平整，不準許靠給壓調平，否則會影 響清掃效果。
4. 每月檢查一至兩次清掃刮刀的工作壓力，及時調壓。
